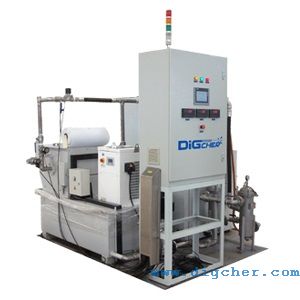

德高潔 MT5029 數控高壓水去毛刺機
| 品牌 | 德高潔 | 功率Kw | 15 |
| 壓力bar | 350 |
電源V |
220/380 |
| 流量L/min | 15 | 重量Kg | 1200 |
德高潔MT5029數控高壓水去毛刺機是德高潔公司為應對工業零件去毛刺的高效率自動化的市場需求所研發設計的。MT5029數控去毛刺機是利用水力噴射所具有的物理作用和切割作用來去除毛刺的一種柔性加工工藝方法。設備去除毛刺能力穩定，生產效率高，易于實現自動化數控。
一、市場前景
長期以來，毛刺問題一直都沒有得到很好的解決。這里主要有兩個原因，首要原因是毛刺并沒有引起人們足夠的重視，盡管在零件加工工藝?yán)锊扇×巳コ坦ば颍珡奈匆髧?yán)格解決毛刺問題；其次是一些精度很高或造型很復雜的機械零件去除毛刺難度很大，比如，液壓伺服閥倒圓角半徑達0.002mm，某些多路閥殼體有很多交叉孔、臺肩孔、盲孔等。隨著人們對產品性能、外觀等的要求越來越高，毛刺已經成為影響產品性能的直接或潛在因素，例如，形位精度、尺寸精度、表面粗糙度、液壓元件的漏油、曲軸軸瓦的刮傷、齒輪傳動的噪聲、零件的裝配、裂紋的源頭、回路短路等。由此可見，“毛刺雖小，危害很大”。此外，毛刺還是降低成本的較大障礙之一。
二、系統介紹

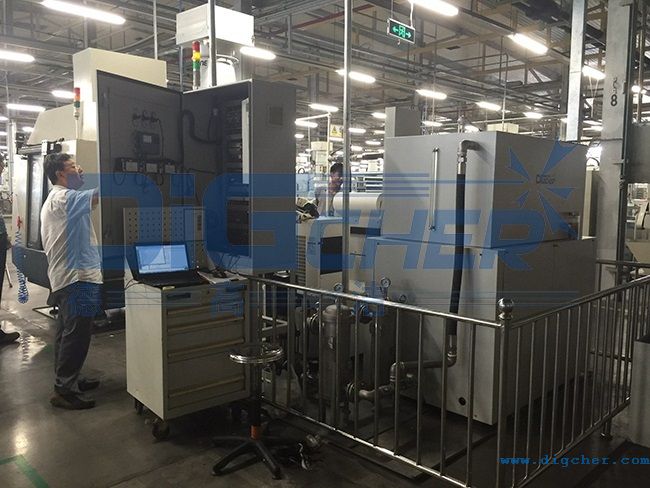

MT5029數控高壓水去毛刺機以高壓水射流為動力源，在加工中心基礎上衍生的一款設備，用于清除機加工過程中粘連在工件內孔處的毛刺。適合鋁合金等各種材質的機加工零件。
三、系統概述
德高潔MT5029數控高壓水去毛刺機，共分為以下四大部分：其分別是機床部分、過濾系統、高壓水系統、電氣控制。
1、機床部分
以加工中心為基礎，使用BT40通用刀柄作為高壓水噴頭載體，配以自制刀庫換刀系統。去毛刺噴頭的加工行程(XxYxZ)700×500×500，刀庫內可安裝6把BT40高壓清洗噴頭。高精度電腦數控分度盤可讓工件一次加工三面，提高加工精度和加工效率。
2、過濾系統
整套系分為接水口鐵絲網、沉淀過渡油水分離、離心過濾、精密過濾器等四級過濾，終端出水過濾精度為5μm。
3、高壓水系統
采用意大利國際泵業集團的鑄鋼柱塞泵，高技術密封填料，工業陶瓷柱塞，工業曲軸動力端，飛濺潤滑系統，可長時間連續運轉。
4、電氣控制
采用德國西門子SINUMERIK數控機床專用配置及技術，9英寸觸摸屏顯示。
四、功能描述
1、選用原裝進口意大利國際泵業集團柱塞泵及閥組、工業陶瓷柱塞、高技術密封填料、不銹鋼閥組，動力源采用飛濺潤滑曲軸傳動。
2、采用變頻電機驅動方式，壓力、流量可以根據需要調節電機頻率，保證壓力和流量的自動化調節和控制。
3、安全閥，過濾器，高壓槍，動力噴嘴等關鍵部件原裝進口，并配有進水穩壓泵，ABB元器件控制箱，裝備缺水保護系統，電氣安全保護系統齊全，整個設備配置鋁合金外罩，使設備不僅美觀堅固同時保證快速散熱，降低噪音。
4、采用臺灣制高精度絲杠滑軌，間隙小、運行穩定，配以西門子伺服馬達及西門子智能數控操作系統，定位精準，操作簡便。電器控制系統采用PLC控制，液晶屏顯示。即是一個完整的電控系統，但同時又和ZH5120C立式鉆削加工中心信號相連，保證設備提供額定壓力和流量的水射流。同時可對高壓水射流主機的運行狀態實施時時監控，以提醒用戶及時關停高壓水射流主機，避免設備造成損壞。
五、設備優勢
1、德高潔MT5029數控高壓水除毛刺機以高壓水為工作介質，杜絕了傳統刀具、滾磨等方式對精密零件造成的損傷。
2、完善的電器控制系統、智能防護系統，保障了設備的穩定運行，可杜絕因操作不當或疏忽所造成的生產事故。
3、三坐標數控執行機構定位精準，操作簡單。
4、配備水循環過濾凈化系統，節能環保、降低成本。
六、技術參數
高壓水泵站部分：意大利國際泵業集團柱塞泵及閥組
壓力：350～1000 bar
流量：15～50 L/min
功率：15～45 kw
機床部分：
刀柄型號(清洗噴頭)：BT40
刀柄數量：6把(選配)
噴嘴噴射角度：根據零件加工要求定制
搖籃：高精度電腦數控分度360º旋轉精準定位
加工(清洗)范圍：700×500×500×±90º
設備外形尺寸(L*W*H)：4.5 m×3.3 m×2.4 m
設備總占地：約15m²
